نازل پمپ بنزین چیست؟ معرفی انواع، اجزا و نحوه عملکرد
نازل پمپ بنزین چیست و چه نقشی در فرایند سوختگیری دارد؟ نازل پمپ بنزین قطعهای است که در انتهای شیلنگ دیسپنسر قرار میگیرد و جریان بنزین یا گازوئیل را از دستگاه توزیع سوخت به باک خودرو منتقل میکند. این قطعه علاوه بر کنترل جریان سوخت، در مدلهای اتوماتیک وظیفه متوقفکردن سوختگیری پس از پر شدن باک را نیز بر عهده دارد.
نازل یکی از پرکاربردترین تجهیزات جایگاه سوخت است و به دلیل استفاده مکرر، تماس مستقیم با سوخت و احتمال واردشدن ضربه یا کشش، باید از نظر ایمنی و عملکرد بهصورت دورهای بررسی شود. نازلهای سوخت در مدلهای مختلف بنزینی، گازوئیلی، دبی بالا و کهاب یا ویپر ریکاوری تولید میشوند. انتخاب مدل مناسب به نوع فرآورده، دبی مورد نیاز، سایز شیلنگ، نوع دیسپنسر و تجهیزات نصبشده در جایگاه بستگی دارد.
آنچه در این مقاله میخوانید ...
نازل پمپ بنزین چیست؟
نازل پمپ بنزین یا Fuel Nozzle وسیلهای برای کنترل و هدایت جریان سوخت هنگام انتقال از دیسپنسر به مخزن خودرو است. اپراتور یا راننده با فشردن دسته نازل، شیر داخلی را باز میکند و سوخت از طریق شیلنگ و لوله خروجی وارد باک میشود. در بیشتر جایگاههای امروزی از نازل اتوماتیک استفاده میشود. این نازلها دارای مکانیزمی هستند که پس از رسیدن سطح سوخت به انتهای لوله نازل، جریان را بهطور خودکار متوقف میکند.
نازلهای اتوماتیک فقط یک شیر ساده نیستند؛ داخل آنها مجموعهای از قطعات مکانیکی، مسیرهای کنترل فشار، فنر، دیافراگم و شیر اصلی وجود دارد که باید بهصورت هماهنگ عمل کنند.

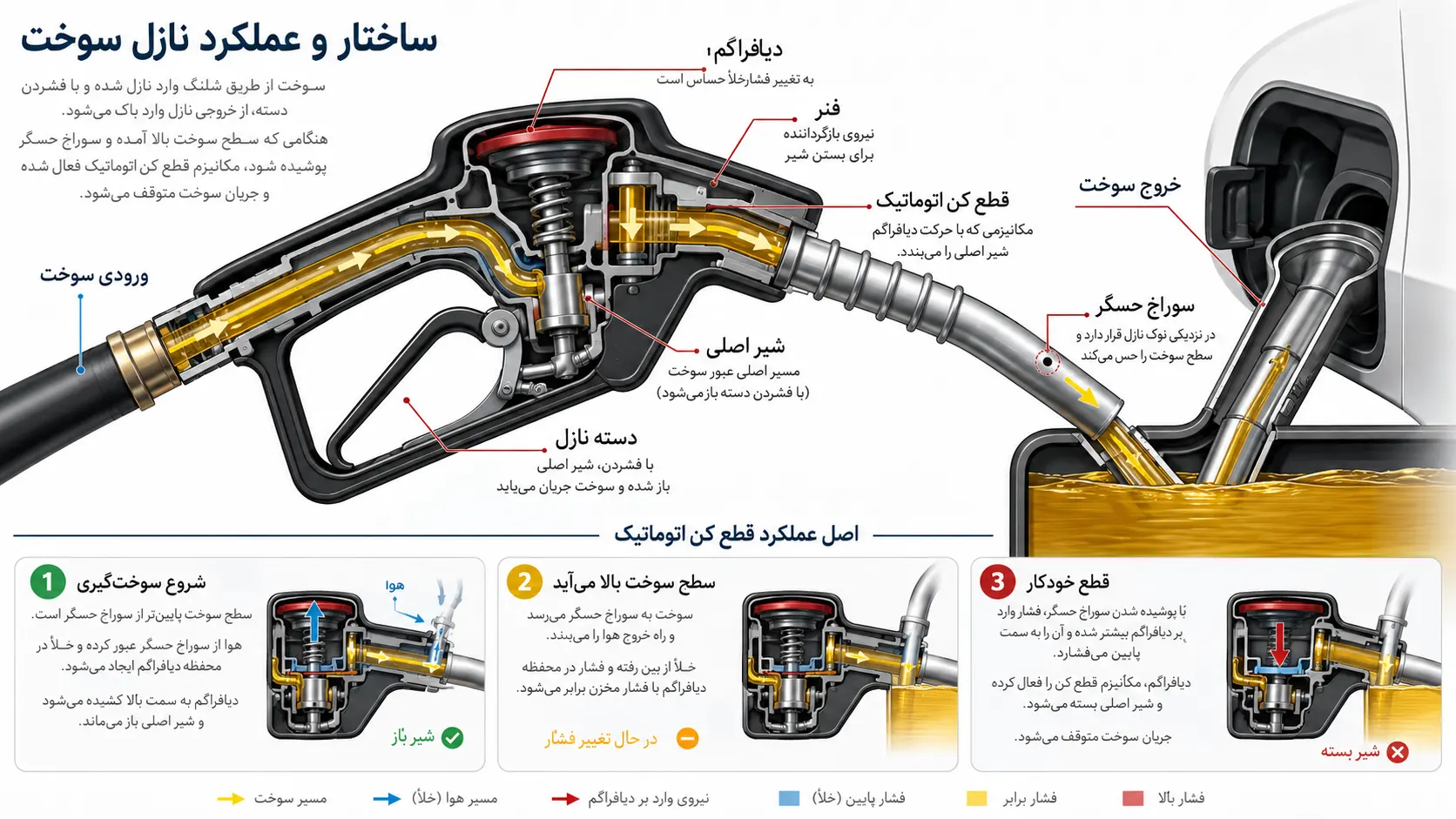

نازل پمپ بنزین چگونه کار میکند؟
سوخت از مخزن زیرزمینی توسط پمپ شناور یا سیستم مکش به دیسپنسر منتقل میشود. پس از عبور سوخت از فیلتر، میتر و شیرهای داخلی دیسپنسر، سوخت وارد شیلنگ شده و به نازل میرسد.با فشردن دسته نازل، شیر اصلی داخل نازل باز میشود و سوخت از لوله خروجی به سمت باک خودرو حرکت میکند.
مسیر کلی انتقال سوخت به این صورت است:
- انتقال سوخت از مخزن به دیسپنسر
- عبور سوخت از فیلتر و میتر
- ورود سوخت به شیلنگ جایگاه
- ورود سوخت به بدنه نازل
- باز شدن شیر داخلی با فشردن دسته
- خروج سوخت از لوله نازل
- توقف جریان پس از رهاکردن دسته یا فعالشدن قطعکن اتوماتیک
در برخی نازلها، جریان سوخت فقط زمانی برقرار میشود که فشار لازم در شیلنگ وجود داشته باشد. این ویژگی میتواند از جاریشدن ناخواسته سوخت پیش از فعالشدن دیسپنسر جلوگیری کند. شرکتهای سازنده نازل، مدلهای استاندارد، حساس به فشار و دارای سیستم اینترلاک را برای کاربردهای متفاوت عرضه میکنند.
قطعکن اتوماتیک نازل پمپ بنزین چگونه عمل میکند؟
در نزدیکی انتهای لوله نازل یک سوراخ کوچک وجود دارد که بخشی از سیستم تشخیص سطح سوخت است. تا زمانی که این سوراخ در معرض هوا باشد، سوختگیری ادامه پیدا میکند. هنگامی که سطح سوخت داخل باک بالا میآید و این مسیر را میپوشاند، وضعیت فشار در مکانیزم داخلی نازل تغییر میکند. این تغییر باعث فعالشدن دیافراگم و بستهشدن شیر اصلی میشود و جریان سوخت متوقف خواهد شد.
در بسیاری از نازلهای اتوماتیک، این فرایند با استفاده از مکانیزم ونتوری انجام میشود. شرکت OPW نیز در محصولات خود از مکانیزم قطعکن از نوع ونتوری برای توقف خودکار جریان نام میبرد.
عملکرد صحیح قطعکن اتوماتیک به چند عامل وابسته است:
- سالمبودن سوراخ حسگر انتهای لوله
- قرارگیری صحیح نازل داخل باک
- سلامت دیافراگم و قطعات داخلی
- نبود آلودگی یا رسوب در مسیر سوخت
- مناسببودن دبی و فشار سیستم
- سلامت لوله خروجی و آببندها
پوشاندهشدن مسیر حسگر با سوخت، مکانیزم قطع خودکار را فعال میکند. به همین دلیل، خرابی یا گرفتگی این مسیر میتواند باعث قطعنکردن یا قطع زودهنگام نازل شود.
اجزای نازل پمپ بنزین
ساختار دقیق نازلها با توجه به برند و مدل متفاوت است؛ اما بیشتر نازلهای اتوماتیک از اجزای زیر تشکیل شدهاند.
بدنه نازل
بدنه اصلی، قطعات داخلی نازل را در خود جای میدهد. در بسیاری از مدلها بدنه از آلیاژ آلومینیوم ساخته میشود تا علاوه بر مقاومت مناسب، وزن نازل برای استفاده مداوم زیاد نباشد. OPW و Husky نیز در تعدادی از نازلهای اتوماتیک خود از بدنه آلومینیومی استفاده میکنند.
دسته یا اهرم نازل
کاربر با فشردن دسته نازل، شیر اصلی را باز میکند. میزان فشار واردشده به اهرم میتواند جریان سوخت را در محدوده عملکرد نازل کنترل کند. خرابی، شکستگی یا تغییر شکل دسته ممکن است باعث سختشدن سوختگیری یا بازنشدن کامل شیر داخلی شود.
گارد نازل
گارد اطراف دسته از دست کاربر محافظت میکند و مانع فشردهشدن اتفاقی اهرم میشود. گارد همچنین فضای مناسبی برای گرفتن نازل فراهم میکند. در برخی مدلها گارد بهگونهای طراحی شده است که امکان ثابت نگهداشتن غیراصولی دسته با اجسام خارجی را محدود کند.
لوله نازل
لوله یا Spout بخشی است که داخل دهانه باک خودرو قرار میگیرد. سوراخ سیستم تشخیص سطح سوخت نیز معمولاً در نزدیکی انتهای همین لوله قرار دارد. لوله نازل باید از نظر تغییر شکل، ترک، ضربه، انسداد و سلامت سوراخ حسگر بررسی شود. در برخی مدلها امکان تعویض لوله بدون تعویض کامل نازل وجود دارد.
شیر اصلی یا پاپت
شیر اصلی جریان سوخت را باز و بسته میکند. با فشردن دسته، این شیر باز میشود و با رهاکردن دسته یا فعالشدن سیستم قطعکن، بسته خواهد شد. وجود ذرات خارجی زیر شیر میتواند مانع بستهشدن کامل آن شود. در چنین شرایطی احتمال ادامه جریان یا نشتی وجود دارد و باید دیسپنسر از مدار خارج و نازل توسط تکنسین بررسی شود.
دیافراگم
دیافراگم یکی از اجزای اصلی سیستم قطعکن اتوماتیک است. تغییر فشار ایجادشده در مسیر ونتوری به دیافراگم منتقل میشود و مکانیزم توقف جریان را فعال میکند.
فنرها و قطعات داخلی
فنرهای داخلی وظیفه بازگرداندن دسته و شیر به وضعیت اولیه را بر عهده دارند. فرسودگی یا شکستگی این قطعات میتواند عملکرد نازل را مختل کند.
روکش یا عایق نازل
بسیاری از نازلها دارای روکش پلیمری هستند. این روکش گرفتن نازل را آسانتر میکند، از تماس مستقیم دست با بدنه فلزی جلوگیری میکند و میتواند احتمال ایجاد خطوخش روی بدنه خودرو را کاهش دهد.
اتصال ورودی
اتصال ورودی در انتهای نازل قرار دارد و نازل را به شیلنگ، هرزگرد یا سوییول متصل میکند. نازلهای مورد استفاده در دیسپنسرها با سایزهای اتصال مختلف عرضه میشوند. برای مثال، در محصولات Husky مدلهایی با ورودی ۳/۴ اینچ برای دیسپنسرهای معمولی و مدلهایی با ورودی یک اینچ برای جریانهای بالاتر عرضه میشوند.
انواع نازل پمپ بنزین
نازلها بر اساس نوع سوخت، دبی، ساختار و کاربرد به مدلهای مختلف تقسیم میشوند.
نازل بنزینی
نازل بنزینی برای توزیع بنزین در جایگاه سوخت استفاده میشود. این نازلها معمولاً دارای قطعکن اتوماتیک هستند و از نظر سایز اتصال و قطر لوله با شیلنگ و دیسپنسرهای بنزینی سازگار میشوند. برای مشاهده مدلهای موجود میتوانید صفحه انواع نازل پمپ بنزین و نازل بنزینی جیاهو طرح Aile–OPW را بررسی کنید.
نازل گازوئیلی
نازل گازوئیلی برای عرضه گازوئیل به خودروهای سبک، ماشینآلات و خودروهای سنگین استفاده میشود.
مدلهای مخصوص کامیون و خودروهای سنگین ممکن است دارای قطر لوله، سایز ورودی و دبی بالاتری نسبت به نازل بنزینی باشند. نمیتوان فقط بر اساس ظاهر یا رنگ روکش درباره نوع نازل تصمیم گرفت. نوع سوخت سازگار، فشار کاری، دبی و سایز اتصال باید از روی مشخصات فنی محصول بررسی شود.
نازل دبی بالا
نازل دبی بالا برای سوخترسانی سریع به کامیونها، اتوبوسها، ماشینآلات و مخازن بزرگ کاربرد دارد. این نازلها معمولاً با شیلنگ و اتصالات بزرگتر استفاده میشوند و دیسپنسر، میتر، فیلتر و مسیر انتقال نیز باید توان تأمین دبی مورد نیاز را داشته باشند.
نازل کهاب یا ویپر ریکاوری
نازل کهاب علاوه بر انتقال بنزین، بخارات ایجادشده هنگام سوختگیری را نیز جمعآوری میکند. این مدل دارای مسیر مخصوص برگشت بخار است و همراه با شیلنگ کواکسیال، اتصالات ویپر ریکاوری و تجهیزات طرح کهاب استفاده میشود. نازل معمولی بنزینی جایگزین نازل کهاب نیست؛ زیرا ساختار و مسیر انتقال بخار در این دو محصول متفاوت است.
نازل دستی
در نازل دستی، توقف جریان به عملکرد اپراتور وابسته است و معمولاً سیستم قطعکن خودکار وجود ندارد. این مدل بیشتر در کاربردهای صنعتی، انتقال سوخت یا تجهیزات خاص استفاده میشود.
نازل اتوماتیک
نازل اتوماتیک هنگام پرشدن مخزن یا فعالشدن شرایط ایمنی تعریفشده، جریان سوخت را قطع میکند. نازلهای اتوماتیک مورد استفاده در جایگاهها میتوانند دارای امکاناتی مانند قطع در زمان پرشدن باک، قطع پس از افت فشار یا توقف جریان در صورت خارجشدن نازل از وضعیت صحیح باشند. امکانات دقیق هر مدل باید از دیتاشیت همان محصول بررسی شود.
تفاوت نازل بنزینی و گازوئیلی
نازل بنزینی و گازوئیلی ممکن است از نظر ظاهری شبیه باشند، اما برای کاربردهای یکسان طراحی نشدهاند.
ویژگی | نازل بنزینی | نازل گازوئیلی |
|---|---|---|
سوخت اصلی | بنزین | گازوئیل |
دبی رایج | متوسط | متوسط یا بالا |
قطر لوله | معمولاً کوچکتر | در مدلهای سنگین بزرگتر |
سایز اتصال | متناسب با شیلنگ بنزینی | متناسب با شیلنگ گازوئیلی |
کاربرد | خودروهای بنزینی | خودروهای دیزلی و ماشینآلات |
سیستم کهاب | در مدلهای ویژه | معمولاً ندارد |
انتخاب نازل فقط بر اساس نام بنزینی یا گازوئیلی کافی نیست. سازگاری آببندها، سایز رزوه، فشار کاری، دبی و قطر لوله باید بررسی شود.
تفاوت نازل معمولی و نازل کهاب
نازل معمولی تنها مسیر انتقال سوخت را در اختیار دارد. در مقابل، نازل کهاب علاوه بر مسیر سوخت، بخارات بنزین را از دهانه باک جمعآوری کرده و از طریق مسیر برگشت بخار به سیستم بازیافت منتقل میکند.
مهمترین تفاوتها عبارتاند از:
- وجود مسیر مجزای انتقال بخار در نازل کهاب
- استفاده از شیلنگ مخصوص ویپر ریکاوری
- تفاوت در لوله و قطعات داخلی
- اتصال به سیستم جمعآوری بخار
- نیاز به بررسی مکش و نسبت بخار به سوخت
- هزینه نگهداری و قطعات بیشتر
برای آشنایی کامل با این سیستم، مقاله طرح کهاب چیست را مطالعه کنید.
چرا نازل پمپ بنزین زود قطع میکند؟
قطع زودهنگام نازل همیشه به معنی خرابی کامل محصول نیست. عوامل مختلفی میتوانند باعث فعالشدن زودهنگام سیستم قطعکن شوند:
- قرارگیری نامناسب نازل داخل دهانه باک
- برگشت و پاشش سوخت به سمت سوراخ حسگر
- بالا بودن بیش از حد دبی
- گرفتگی مسیر تهویه باک خودرو
- آسیبدیدگی لوله نازل
- خرابی آببندها
- اختلال در دیافراگم یا مکانیزم داخلی
- پیچخوردگی یا مشکل در شیلنگ
راهنمای رسمی OPW نیز قرارگیری نازل، پوشیدهشدن مسیر ونتوری و سلامت اورینگهای لوله را از موارد قابل بررسی هنگام قطع نامناسب معرفی میکند.

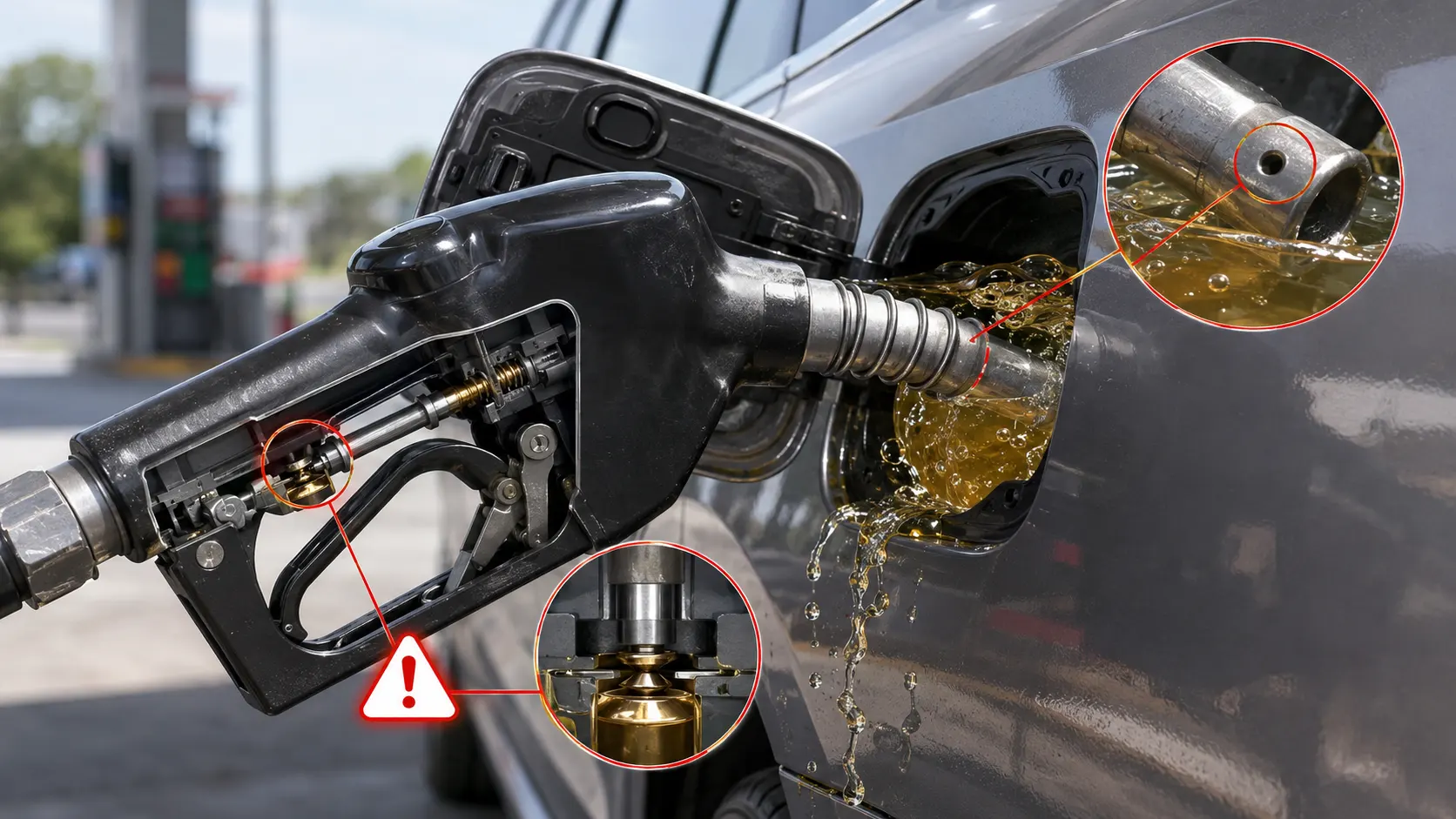

چرا نازل پمپ بنزین قطع نمیکند؟
قطعنکردن نازل یک مشکل ایمنی مهم است و استفاده از آن باید تا زمان بررسی متوقف شود.
دلایل احتمالی عبارتاند از:
- مسدودشدن مسیر حسگر
- آسیبدیدگی سوراخ انتهای لوله
- خرابی دیافراگم
- گیرکردن شیر اصلی
- ورود آلودگی و ذرات خارجی
- خرابی فنر یا مکانیزم قطعکن
- استفاده از قطعات نامتناسب
- تعمیر غیراصولی نازل
در صورت ادامه جریان پس از رهاکردن دسته، دستگاه باید خاموش شود و نازل توسط تکنسین متخصص بررسی شود. ورود ذرات به بخش شیر اصلی میتواند مانع بستهشدن کامل مسیر شود.
خرابیهای رایج نازل پمپ بنزین
از مهمترین مشکلات نازل میتوان به موارد زیر اشاره کرد:
- نشتی از دهانه یا لوله نازل
- نشتی از محل اتصال به شیلنگ
- قطعنکردن پس از پرشدن باک
- قطع زودهنگام و مکرر
- کاهش دبی سوخت
- سفتشدن دسته
- بازنگشتن اهرم به حالت اولیه
- شکستگی گارد
- پارگی روکش
- تغییر شکل لوله
- خرابی هرزگرد یا اتصال ورودی
هرگونه نشتی، شکستگی یا اختلال در قطعکن باید جدی گرفته شود. نازل معیوب نباید تا زمان بررسی فنی دوباره مورد استفاده قرار گیرد.
چه زمانی نازل باید تعمیر یا تعویض شود؟
در برخی موارد میتوان با تعویض قطعاتی مانند لوله، گارد، دسته، روکش، دیافراگم یا آببندها عملکرد نازل را بازیابی کرد. بااینحال، در شرایط زیر ممکن است تعویض کامل نازل انتخاب مناسبتری باشد:
- شکستگی یا ترکخوردگی بدنه اصلی
- آسیب شدید ناشی از سقوط یا برخورد خودرو
- خوردگی گسترده قطعات داخلی
- تکرار خرابی پس از تعمیر
- نبود قطعات سازگار
- اختلال جدی در مکانیزم قطعکن
- نشتی غیرقابلرفع
- پایان عمر مفید محصول
تصمیم تعمیر یا تعویض باید توسط تکنسین آشنا با تجهیزات توزیع سوخت گرفته شود.
هنگام خرید نازل پمپ بنزین به چه نکاتی توجه کنیم؟
برای انتخاب نازل مناسب، موارد زیر را بررسی کنید.
نوع سوخت
نخست مشخص شود نازل برای بنزین، گازوئیل یا سیستم کهاب مورد نیاز است.
سایز اتصال
سایز و نوع رزوه ورودی باید با شیلنگ، هرزگرد و اتصالات موجود در جایگاه تطبیق داشته باشد.
دبی مورد نیاز
دبی نازل باید با توان دیسپنسر، میتر، فیلتر و شیلنگ هماهنگ باشد. نصب نازل دبی بالا روی سیستمی که ظرفیت لازم را ندارد، نتیجه مطلوبی ایجاد نمیکند.
فشار کاری
حداقل و حداکثر فشار کاری محصول باید با مشخصات سیستم توزیع سوخت مطابقت داشته باشد.
قطر لوله
قطر لوله خروجی باید با نوع خودرو و دهانه باک مورد استفاده سازگار باشد.
سیستم قطعکن
نوع قطعکن، حساسیت به فشار و امکانات ایمنی محصول باید بر اساس کاربرد جایگاه انتخاب شود.
قابلیت تأمین قطعات
وجود قطعاتی مانند دسته، گارد، لوله، روکش، دیافراگم و آببند میتواند هزینه تعمیر و نگهداری را کاهش دهد.
برند و خدمات پس از فروش
نازلی انتخاب کنید که مشخصات فنی روشن، قطعات قابل تأمین و خدمات فنی در دسترس داشته باشد.
قیمت نازل پمپ بنزین به چه عواملی بستگی دارد؟
قیمت نازل پمپ بنزین با توجه به عوامل مختلف تغییر میکند:
- برند و کشور سازنده
- بنزینی، گازوئیلی یا کهاب بودن
- دستی یا اتوماتیک بودن
- سایز ورودی
- دبی و فشار کاری
- جنس بدنه
- نوع قطعکن
- کیفیت قطعات داخلی
- قابلیت تعویض لوله و قطعات
- وضعیت موجودی و شرایط تأمین
- خدمات پس از فروش و ضمانت
به همین دلیل، هنگام مقایسه قیمت نباید فقط ظاهر نازل در نظر گرفته شود. دو محصول با ظاهر مشابه ممکن است از نظر دبی، نوع آببند، استاندارد اتصال و عملکرد قطعکن تفاوت داشته باشند.
نکات نگهداری از نازل پمپ بنزین
رعایت نکات زیر میتواند احتمال خرابی زودهنگام نازل را کاهش دهد:
- نازل روی زمین رها نشود.
- پس از سوختگیری در محل مخصوص دیسپنسر قرار گیرد.
- نازل از شیلنگ آویزان نماند.
- بدنه و لوله آن مرتب از نظر ضربه و نشتی بررسی شود.
- سوراخ حسگر انتهای لوله با ابزار نامناسب تمیز نشود.
- از قطعات متفرقه و ناسازگار استفاده نشود.
- شیلنگ، هرزگرد و برکاوی همزمان بررسی شوند.
- عملکرد قطعکن بهصورت دورهای کنترل شود.
- تعمیر نازل فقط توسط نیروی فنی انجام شود.
- در صورت نشتی یا قطعنکردن، نازل از مدار خارج شود.
خرید انواع نازل پمپ بنزین از جایگاه یار
جایگاه یار در زمینه تأمین انواع نازل بنزینی، گازوئیلی، کهاب و قطعات مورد نیاز نازلهای جایگاه سوخت فعالیت میکند. برای انتخاب نازل مناسب، اطلاعاتی مانند نوع سوخت، مدل دیسپنسر، سایز شیلنگ، نوع رزوه، دبی مورد نیاز و تصویر نازل قبلی را برای کارشناسان فروش ارسال کنید. همچنین امکان بررسی و تأمین قطعاتی مانند دسته، گارد، لوله، روکش و سایر لوازم جانبی نازل وجود دارد.
سؤالات متداول درباره نازل پمپ بنزین
نازل پمپ بنزین چیست؟
نازل پمپ بنزین قطعهای است که در انتهای شیلنگ دیسپنسر نصب میشود و جریان سوخت را هنگام انتقال به باک خودرو کنترل میکند.
نازل پمپ بنزین چگونه متوجه پرشدن باک میشود؟
در انتهای لوله نازل مسیر کوچکی برای تشخیص وضعیت هوا وجود دارد. با پوشیدهشدن این مسیر توسط سوخت، فشار داخل مکانیزم نازل تغییر کرده و قطعکن اتوماتیک فعال میشود.
علت قطعکردن زودهنگام نازل چیست؟
قرارگیری نامناسب نازل، برگشت سوخت، بالا بودن دبی، مشکل تهویه باک یا خرابی مسیر حسگر و قطعات داخلی میتواند باعث قطع زودهنگام شود.
چرا نازل بعد از پرشدن باک قطع نمیکند؟
گرفتگی مسیر حسگر، خرابی دیافراگم، گیرکردن شیر اصلی یا ورود آلودگی به داخل نازل از دلایل احتمالی هستند. استفاده از نازل باید متوقف و دستگاه بررسی شود.
تفاوت نازل بنزینی و گازوئیلی چیست؟
این دو نازل میتوانند از نظر دبی، قطر لوله، سایز ورودی، نوع آببند و کاربرد با یکدیگر تفاوت داشته باشند.
نازل کهاب چیست؟
نازل کهاب یا ویپر ریکاوری، علاوه بر انتقال بنزین، بخارات ایجادشده در زمان سوختگیری را جمعآوری و به سیستم بازیافت بخار منتقل میکند.
آیا قطعات نازل پمپ بنزین قابل تعویض هستند؟
در بسیاری از مدلها قطعاتی مانند دسته، گارد، روکش، لوله، آببند و دیافراگم قابل تعویضاند. سازگاری قطعه با برند و مدل نازل باید بررسی شود.
نازل پمپ بنزین تعمیر میشود یا باید تعویض شود؟
خرابی قطعات مصرفی معمولاً قابل تعمیر است؛ اما در صورت ترکخوردگی بدنه، آسیب شدید یا اختلال غیرقابلرفع در قطعکن، تعویض کامل نازل توصیه میشود.
